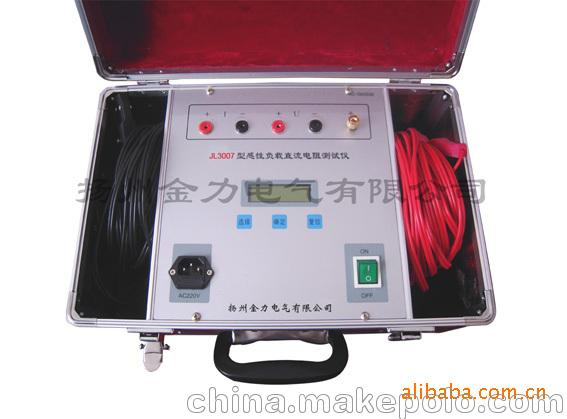

JL3007变压器直流电阻测试仪简介
变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为满足变压器直流电阻快速测量的需要，我公司研制的MRC5A直流电阻测试仪。JL3007变压器直流电阻测试仪采用全新电源技术，体积小、重量轻、输出电流大等特点。整机由单片机控制，自动化程度高，具有自动放电功能。JL3007变压器直流电阻测试仪测试精度高，操作简便，可实现变压器直阻的快速测量。
一、JL3007变压器直流电阻测试仪技术指标
1、输出电流：5A、10A
2、分辨率：1μΩ
3、量程： 1mΩ-4Ω （5A档）
10mΩ-1Ω （1A档）
4、准确度：2‰
5、工作温度：0～40℃
6、工作湿度：<90%RH，不结露
二、直流电阻测试仪操作方法
仪器使用前须按说明书熟悉了解操作机构各控制器和接线端子的位置与作用，见下表
1. 电源开关；2. 确定；3. 上翻页；4. 下翻页；5. 返回；
6. 复位；7. 温度显示；8. 接地；9. 打印机；10. 输出。
11. 液晶显示；12.传导； 13.电源； 14.对比度。
序号 | 名 称 | 功 能 | 操 作 |
1 | “电源”开关 | 电源的通断(带指示灯) | 开(灯亮)，关(灯灭) |
2 | “确定”键 | 量程选择 | 2000μΩ ~ 2000Ω |
3 | 下翻页 | 量程选择 |
|
4 | 上翻页 | 量程选择 |
|
5 | 返 回 | 取 消 | 否定当前值 |
6 | 复 位 | 清 零 | 清除内部测量数据,同时打印测量结果 |
7 | 温度/时间 | 温度和时间转换 | 插上或拔掉 |
8 | 接 地 | 抗干扰 | 仪器机壳接地 |
9 | 打印机 | 汉字打印 | 自动打印 |
10 | 输 出 | C1P1、P2C2 | C1P1为正(红)，C1P1为负(黑) |
11 | 液晶显示 | 64×128 | 显示测量数量 |
12 | 传导 | 温度和时间转换 | 插上或拔掉 |
13 | 电 源 | AC220V电源、内备熔丝管10A | 供电电源线的输出插口 |
14 | 对比度 | 亮度调节 | 手工调节 |
直流电阻测试仪测量时输出端C1P1和C2P2应与测试线一端的对应接头(C1P1C2P2)紧密地连接另一端的专用钳子用来夹接被测电阻的两端。
1、在确定各连线正确无误后，按下“电源开关”(1)，液晶屏(6)显示“欢迎使用智能型直阻仪”界面。
2、按“确认”键(2)，液晶屏显示“设置日期”，然后根据“人机”对话，设置您所需要的日期。
3、根据被测试品的大小，选择适当的电流（与电阻值对应的范围），按确认键(2)确认。仪器开始测试，直流电阻测试仪此时，液晶屏(6)显示“测试电流、测试时间、电阻值大小”三个数据。
4、当测量1~3分钟数据稳定后（一般视变压器容量大小而定），按“确认”键确认。仪器自动消弧放电。此时表示该数据测量完毕。
5、当仪器自动消弧放电完毕后，液晶屏显示是否需要打印测量结果，用户可根据自己的需要进行选择。
6、本仪器共可存储16个数据，多于16个数据时，会先打印16个数据后，再存储另外数据。
7、直流电阻测试仪测量中，液晶屏未显示数据时，说明：
①测量大感性负载时，充电电流未达到额定值，待充电至饱和时液晶屏数据会自动显示；
②测量的电阻值很大，超过本仪器测量电阻值的范围。
8、测量中发生意外情况时，可按复位键，则仪器会停止测量，这时会丢失存储在仪器内的数据。
9、本仪器设有温度传感器，当要显示温度数据时，只要插上插头即可工作（所显示的温度为现场环境温度，温度误差±1℃）。如果拔掉插头，显示的为本仪器所工作的时间累计。
10、由于现场干扰等情况使程序不能正常运行时，按复位键后，即可正常进行测量。
三、直流电阻测试仪使用注意事项
1、运行中变压器停电检修时，出于安全考虑，高压侧需接地，但是在测量变压器绕组时，则应拆开绕组与地的连接，否则测量时间会延长。
2、专用卡具夹在变压器绕组端上时，应去掉油污及氧化层，且应夹在直接与绕组连接的部位，不要经过螺钉等引起测量误差。
3、为保证测量数字的稳定，现场提供仪器的AC220V电压应该是“一相一零”，而不是“一相一地”，否则液晶显示会跳动较大。
4、测量变压器低压侧时，所有人员应与高压侧保持适当安全距离。
5、仪器在运输、储存及工作中应避免强烈震动、阳光直射和磁场的影响，存放保管仪器时，应注意环境温度和湿度，应放在干燥、通风、无腐蚀气体的地方为宜，不得受潮、直流电阻测试仪雨淋、暴晒，使用时轻拿、轻放，不得跌落。
四、仪器成套
1、测量线：测量线一套、测量钳一套(红、黑各一把)。
2、温度传感器线一套。
3、AC220V电源线一根。
4、说明书一份。
5、打印机说明一本。
6、合格证一份。
